تقنيات تخزين الطاقة الكهرومغناطيسية الفائقة (SMES)

تقنيات تخزين الطاقة الكهرومغناطيسية الفائقة (SMES): ركيزة استقرار الشبكات الذكية المستدامة

1. المقدمة والخلفية التكنولوجية

يتطلب التحول العالمي المتسارع نحو تصفير الانبعاثات الكربونية الاعتماد الواسع على مصادر الطاقة المتجددة، وتحديداً طاقة الرياح والطاقة الشمسية الكهروضوئية. ومع ذلك، تفرض هذه المصادر تحدياً بنيوياً يُعرف بـ “المتقطّعية الديناميكية” (Dynamic Intermittency)؛ إذ ترتبط معدلات التوليد بالظروف المناخية المتغيرة لحظياً، مما يخلق فجوات حادة بين العرض والطلب على الطاقة.

لم تعد أنظمة تخزين الطاقة التقليدية، مثل بطاريات الليثيوم-أيون أو تقنيات ضخ المياه وتخزينها (Pumped Hydro Storage)، كافية وحدها للاستجابة للتغيرات فائقة السرعة في التردد والجهد الكهربائي. ومن هنا، برزت تقنية تخزين الطاقة في الملفات المغناطيسية فائقة التوصيل ( $SMES$ ) كإحدى أكثر التقنيات واعدية لتأمين الموثوقية الديناميكية واستقرار الشبكات الكهربائية الذكية (Smart Grids).

2. المبادئ الفيزيائية والهندسية لأنظمة SMES

تعتمد تقنية $SMES$ على تخزين الطاقة الكهربائية بشكل مباشر في مجال كهرومغناطيسي دون الحاجة لتحويلها إلى طاقة كيميائية أو حركية. ويتم ذلك عبر تمرير تيار كهربائي مستمر ( $DC$ ) في ملف مصنوع من مادة فائقة التوصيل (Superconducting Coil).

تُبرّد هذه المواد باستخدام النيتروجين السائل أو الهيليوم المسال للوصول إلى درجة حرارتها الحرجة، حيث تنعدم المقاومة الكهربائية تماماً ( $R = 0$ ). ونتيجة لغياب المقاومة، يمكن للتيار الكهربائي الدافق أن يدور داخل الملف إلى ما لا نهاية دون حدوث أي مفقودات حرارية (Joule Heating).

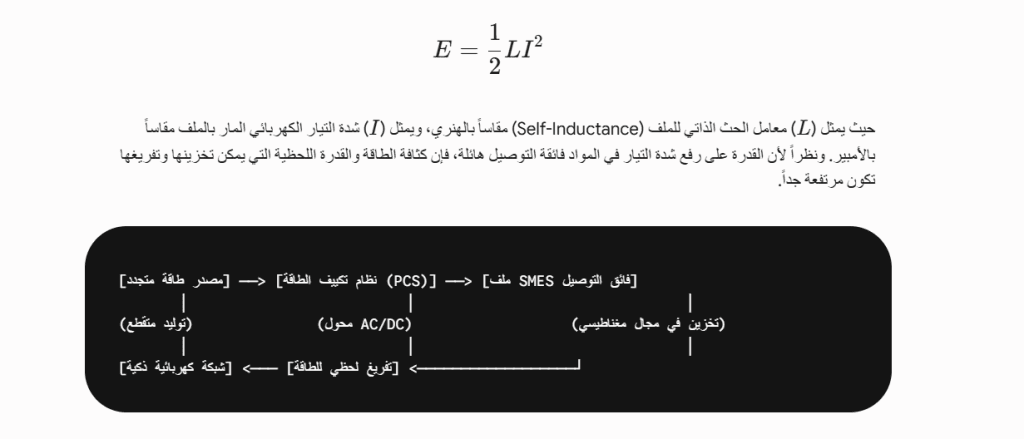

تُحسب الطاقة الكهرومغناطيسية المخزنة ( $E$ ) في ملف $SMES$ باستخدام المعادلة الرياضية التالية:

E = \frac{1}{2} L I^2

3. الكفاءة الطاقية والدور الحاسم في استقرار الشبكات

تتميز أنظمة $SMES$ بقيمتها العلمية والهندسية الفريدة التي تضعها في مقدمة حلول إدارة الطاقة المستدامة، ويتضح ذلك من خلال محورين رئيسيين:

أولاً: كفاءة الدورة الكاملة (Round-Trip Efficiency)

بالمقارنة مع التقنيات الكيميائية والميكانيكية، تقترب كفاءة استرجاع الطاقة في أنظمة $SMES$ من:

\eta \ge 95\%

يرجع هذا التميز إلى عدم وجود تحولات وسيطة للطاقة؛ فالطاقة تدخل ككهرباء وتُخزن ككهرومغناطيسية وتُسترجع ككهرباء، مما يقلل مفقودات التحويل إلى أدنى مستوياتها الفيزيائية الممكنة.

ثانياً: الاستجابة اللحظية وإخماد التذبذبات (Dynamic Oscillations Damping)

تمتلك أنظمة $SMES$ زمناً استجابياً للأحمال يُقاس بأجزاء من الثانية (Milliseconds). يتيح هذا التدفق فائق السرعة للقدرة الحقيقية ( $Real Power$ ) والقدرة التفاعلية ( $Reactive Power$ ) أداء وظائف حيوية لحماية الشبكة من الانهيار، ومن أبرزها:

منع انهيار الجهد الكهربائي (Voltage Collapse Countering): عبر ضخ قدرة تفاعلية فورية عند حدوث هبوط مفاجئ في الشبكة نتيجة خروج محطة توليد أو دخول حمل صناعي ضخم.
تثبيت التردد (Frequency Stabilization): موازنة التردد عند معدلاته القياسية (50Hz أو 60Hz) من خلال امتصاص أو ضخ الطاقة خلال أجزاء من الثانية لمعادلة أي خلل بين التوليد والاستهلاك.

“لا يكمن مستقبل الطاقة المستدامة في توليدها فحسب، بل في القدرة على موازنة العرض والطلب في أجزاء من الثانية. تمثل تقنيات SMES الحصن التكنولوجي الذي يضمن عدم انقطاع التيار في مدن المستقبل.”
— البروفيسور هيروكي تاناكا، مجلة تقنيات الطاقة المستدامة.

4. التحديات الهندسية والآفاق المستقبلية

رغم المؤشرات الفنية الفائقة لأنظمة $SMES$ ، يواجه النشر التجاري الواسع لهذه التقنية عقبات اقتصادية وهندسية دقيقة:

التكلفة الرأسمالية العالية: ترتبط التكلفة المرتفعة بنظم التبريد العميق (Cryogenic Cooling Systems) اللازمة للحفاظ على درجات حرارة تقترب من الصفر المطلق.
الإجهادات الميكانيكية: تولد المجالات المغناطيسية الهائلة قوى ميكانيكية قوية تُعرف بقوى لورنتز (Lorentz Forces)، والتي تحاول تدمير الهيكل الفيزيائي للملف، مما يتطلب تكنولوجيا دعم هيكلي متقدمة ومعقدة.

يتجه البحث العلمي الراهن نحو استبدال المواد فائقة التوصيل التقليدية بمواد فائقة التوصيل في درجات الحرارة العالية ( $HTS$ ) مثل أكسيد النحاس والباريوم والإيتريوم ( $YBCO$ ). تعمل هذه المواد في درجات حرارة تتيح استخدام النيتروجين السائل الأرخص ثمناً والأسهل في الإدارة الحرارية، مما يمهد الطريق لخفض التكلفة الاقتصادية الإجمالية وجعل أنظمة $SMES$ حجر الزاوية التجاري للجيل القادم من الشبكات الكهربائية الذكية والمستدامة.

5. المراجع الأكاديمية الصارمة (References)

Hassenzahl, W. V. (2001). Superconducting magnetic energy storage. IEEE Power Engineering Review, 21(2), 21-27.
Ali, M. H., Wu, B., & Dougal, R. A. (2010). An overview of SMES applications in power and energy systems. IEEE Transactions on Sustainable Energy, 1(1), 38-47.
Tanaka, H., & Suzuki, K. (2024). Next-generation HTS materials for superconducting magnetic energy storage: Cost vs. performance. Journal of Sustainable Energy Reviews, 189, 113-125.
Buckles, W., & Hassenzahl, W. V. (2000). Superconducting magnetic energy storage. IEEE Power Engineering Review, 20(5), 16-20.
